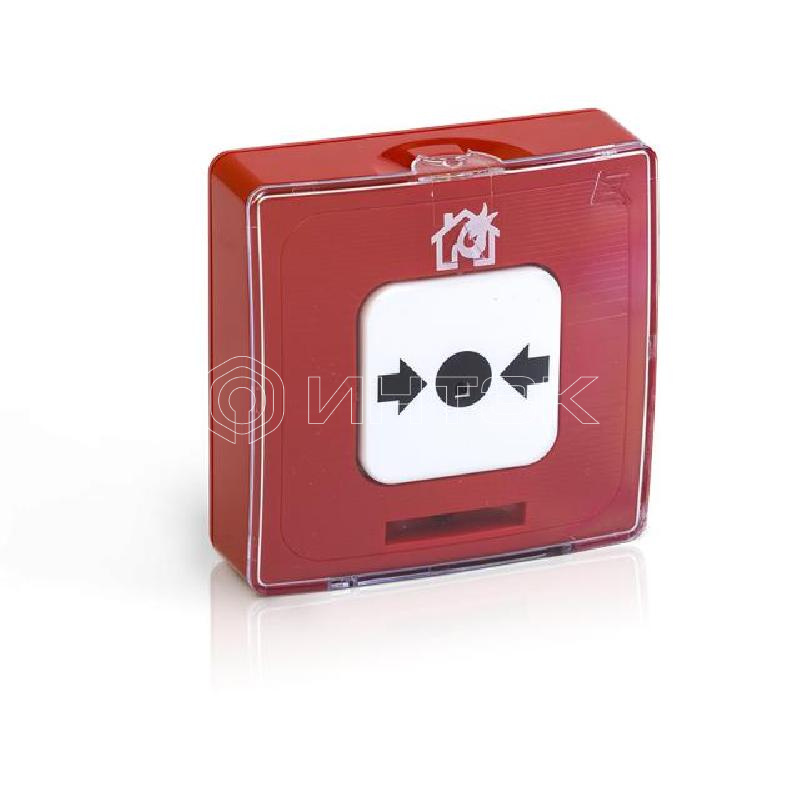

Извещатель пожарный ручной электроконтактный адресный с встроенным изолятором короткого замыкания ИПР 513-11 ИКЗ-А-R3 Рубеж Rbz-301159

Извещатель пожарный ручной с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 , кроме ручного включения сигнала пожарной тревоги, имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.

Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Конструкция извещателя рассчитана на многократное включение и выключение. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки. Извещатель пожарный ручной адресный ИПР 513-11ИКЗ-А-R3 состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и двухконтактные клеммные колодки АЛС1 и АЛС2 для подключения проводов адресной двухпроводной линии связи. При обнаружении в АЛС короткого замыкания извещатель разрывает цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм.

Применение извещателей с встроенным изолятором короткого замыкания в АЛС позволяет:

разрывать радиальную АЛС в месте установки извещателя, ближайшего к точке КЗ. Это локализует участок после извещателя и оставляет работоспособным участок АЛС между прибором и сработавшим извещателем;
разрывать кольцевую АЛС между двумя местами установки извещателей. Это локализует участок между извещателями и оставляет работоспособными остальные участки АЛС.
Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод.
Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС.
В системе извещатель занимает один адрес.
Конструкция извещателя предусматривает возможность его пломбирования.
Извещатель ИПР 513-11ИКЗ-А-R3 выпускается в корпусе красного цвета.
