Артикул:
13402132
Характеристики
Код товара
—
404645
Бренд
—
НИЛЕД
Гарантийный срок
?
Гарантия установлена производителем
—
5 лет
Максимальное сечение проводника
—
120кв.мм
Предельная нагрузка
—
30кН
Все характеристики
2 092.09 ₽ /шт
2 299 ₽
-9%
Экономия 206.91 ₽
Нет в наличии
Запрос цены для юрлиц
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Поставка 5-10 дней со склада производителя
Отрезная продукция отгружается по 100% предоплате. Цена действительна только для интернет-магазина.
• НАЗНАЧЕНИЕ

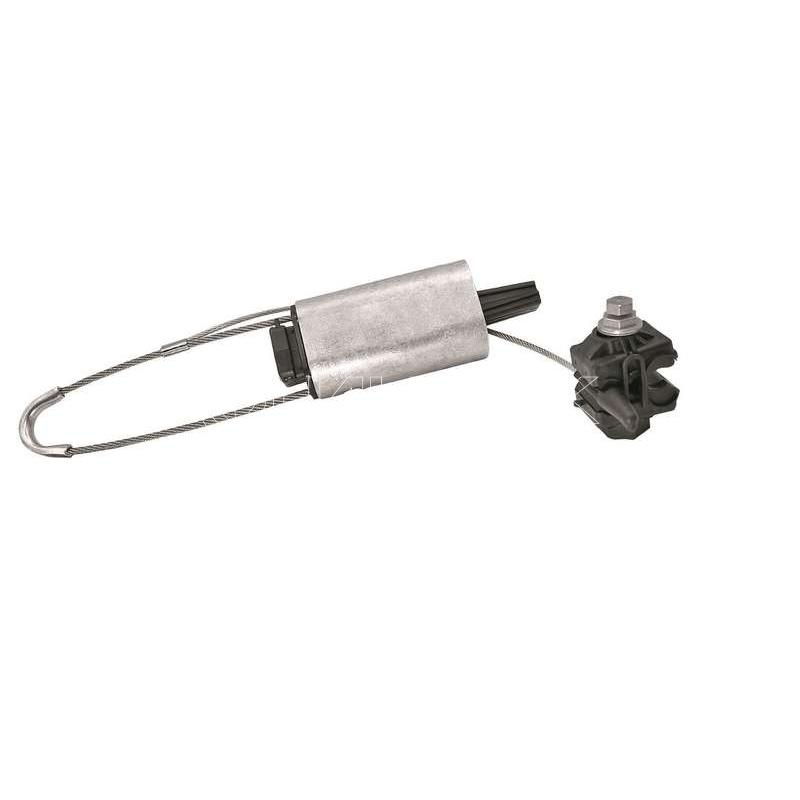

Используются для анкерного крепления защищенных проводов к натяжным изоляторам на концевых и угловых опорах.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется для анкерного крепления защищенных проводов марки СИП-3 (с жилой из термоупрочненного алюминиевого сплава) к натяжным изоляторам с оконцевателем типа «серьга» на концевых и угловых опорах ВЛ напряжением 6-20 кВ.
• ПРИНЦИП ДЕЙСТВИЯ
Последовательность операций монтажа анкерных зажимов DN-120 Rpi:
- Из корпуса с одной стороны вытащить тросик.
- Завести тросик в оконцеватель типа «серьга» на изоляторе и пристегнуть обратно к зажиму.
- Выдвинуть из корпуса клиновые вставки.
- Завести нулевую несущую жилу СИП между клиновыми вставками.
- Заклинить вставки рукой в корпусе зажима.
- Натяжением провода СИП дозаклинить в зажиме несущую жилу
- С целью выравнивания потенциалов прокалывающий зажим установить на жилу и осуществить прокол изоляции путем заворачивания гайки с установленным моментом срыва.
- Инструменты для монтажа – изолированный накидной гаечный ключ CL 13 Click.
- Рекомендуется использовать зажимы типа DN Rpi на натяжных изоляторах (SML 70/10, SML 70/20) с оконцевателем типа «серьга».
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.
Используются для анкерного крепления защищенных проводов к натяжным изоляторам на концевых и угловых опорах.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется для анкерного крепления защищенных проводов марки СИП-3 (с жилой из термоупрочненного алюминиевого сплава) к натяжным изоляторам с оконцевателем типа «серьга» на концевых и угловых опорах ВЛ напряжением 6-20 кВ.
• ПРИНЦИП ДЕЙСТВИЯ
Последовательность операций монтажа анкерных зажимов DN-120 Rpi:
- Из корпуса с одной стороны вытащить тросик.
- Завести тросик в оконцеватель типа «серьга» на изоляторе и пристегнуть обратно к зажиму.
- Выдвинуть из корпуса клиновые вставки.
- Завести нулевую несущую жилу СИП между клиновыми вставками.
- Заклинить вставки рукой в корпусе зажима.
- Натяжением провода СИП дозаклинить в зажиме несущую жилу
- С целью выравнивания потенциалов прокалывающий зажим установить на жилу и осуществить прокол изоляции путем заворачивания гайки с установленным моментом срыва.
- Инструменты для монтажа – изолированный накидной гаечный ключ CL 13 Click.
- Рекомендуется использовать зажимы типа DN Rpi на натяжных изоляторах (SML 70/10, SML 70/20) с оконцевателем типа «серьга».
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.
Основные
Код товара
404645
Бренд
НИЛЕД
Гарантийный срок
?
Гарантия установлена производителем
5 лет
Общие характеристики
Номинальное сечение проводника
Предельная нагрузка
30кН
Максимальное сечение проводника
120кв.мм
Тип системы
От 6 до 35 кВ
Страна производства
В реестре МинПромТорг
?
Внесен в МинПромТорг
Да
Кол-во в упаковке
?
Кратность при отгрузке со склада
1 шт
